Цанга ER11 и патрон для CNC 3018

Цанга ER11 для CNC 3018 — зажимная втулка, которая держит фрезу в шпинделе. Стандарт ER11 рассчитан на хвостовики 0,5–7 мм; для большинства фрез нужна цанга на 3,175 мм (1/8″). Подберём отдельные цанги, набор, гайку и патрон под ваши фрезы.

Стандарт ER11
Зажим 0,5–7 мм
Под фрезы 3,175 мм
Цанга / гайка / патрон

Купить цангу ER11 Размеры цанг

Что такое цанга ER11 и патрон

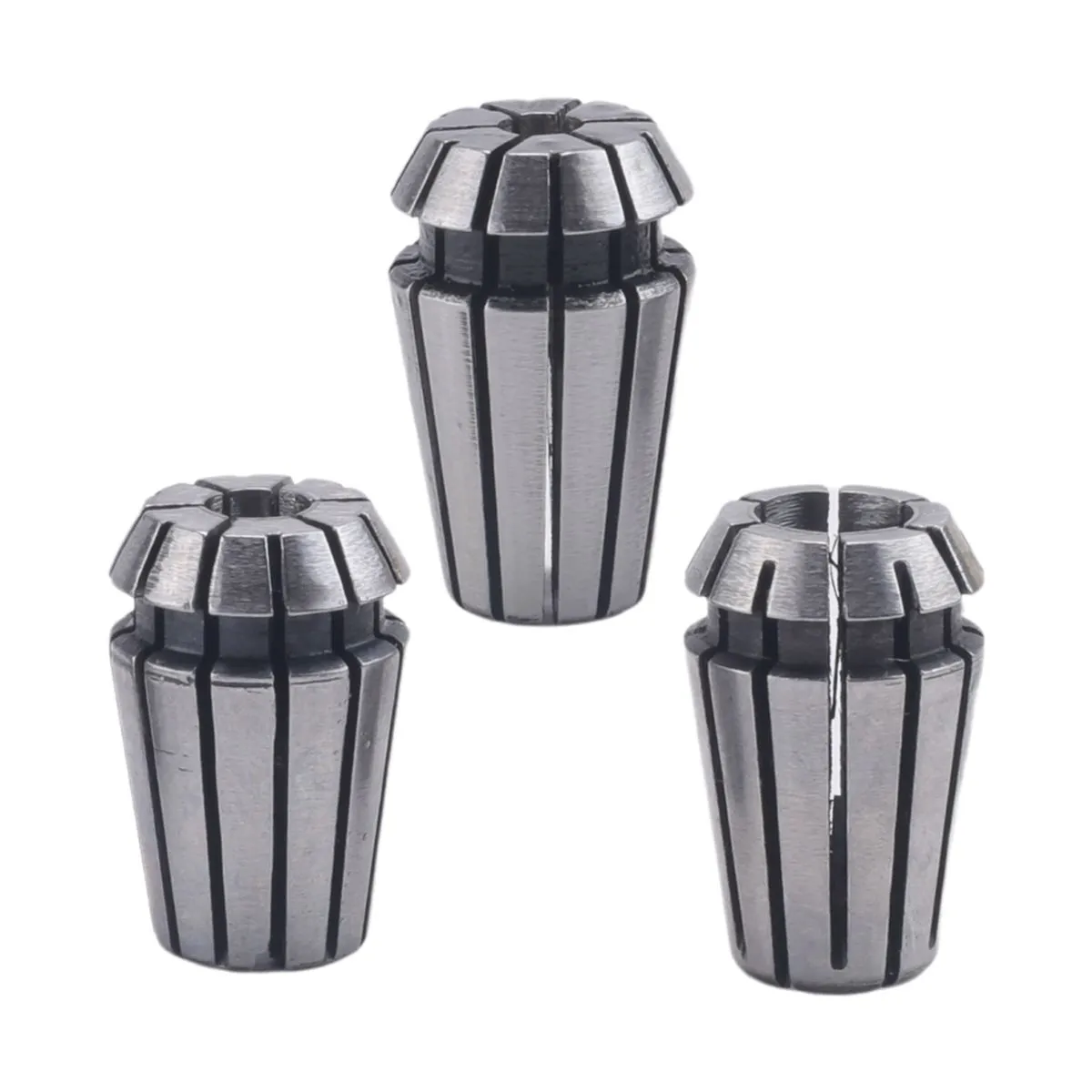

Цанга ER11 для CNC 3018 (cnc 3018 патрон) — это разрезная зажимная втулка, которая фиксирует хвостовик фрезы в шпинделе. ER11 — это стандарт DIN 6499 (ISO 15488) с диапазоном зажима 0,5–7 мм. На станках 3018 это самый распространённый тип крепления инструмента, а штатный размер под большинство фрез — 3,175 мм (1/8″).

Система состоит из трёх частей: цанга (зажимает фрезу), гайка (затягивает цангу) и патрон или конус шпинделя (держит цангу с гайкой). Каждая цанга рассчитана на узкий диапазон диаметров, поэтому под разные хвостовики нужны разные цанги — их часто покупают набором с шагом 0,5 мм.

Правильно подобранная цанга обеспечивает минимальное биение, чистый рез и долгий срок службы фрезы. Какие фрезы подходят под цангу — на странице фрезы для CNC 3018.

Из чего состоит крепление

Цанга — зажимает хвостовик фрезы
Гайка ER11 — затягивает цангу
Патрон / конус шпинделя
Ключ для затяжки

Размеры цанг ER11 под фрезы

Цанга ER11	Хвостовик фрезы
3,175 мм	стандарт для большинства фрез 3018 (1/8″)
3,0 мм	фрезы и граверы с хвостовиком 3 мм
4,0 мм	фрезы с хвостовиком 4 мм
6,0 / 6,35 мм	крупные фрезы (6 мм и 1/4″)
1,0–2,5 мм	микрофрезы, граверы и свёрла для плат

Важно знать. Цанга держит только свой узкий диапазон диаметров — нельзя зажать фрезу 4 мм в цангу на 3,175 мм. Если хвостовик «болтается» или цанга прослаблена, биение растёт, а фреза может вылететь. Поэтому под каждый диаметр хвостовика берут отдельную цангу или сразу набор.

Как правильно установить цангу

От правильной установки зависит биение и качество реза:

1. Защёлкните цангу в гайку

Цангу сначала вставляют в гайку под небольшим наклоном, пока она не защёлкнется в эксцентриковое кольцо — только потом ставят фрезу.

2. Вставьте фрезу

Хвостовик заводят в цангу, оставляя достаточный вылет. Фреза должна сидеть ровно, без перекоса.

3. Затяните гайку

Накрутите гайку на патрон и затяните ключом. Не зажимайте цангу без фрезы — это может её повредить.

Что можно купить

Подбираем под ваши фрезы — актуальную цену смотрите по ссылке покупки.

Цанга 3,175 мм

Самый ходовой размер под стандартные фрезы 3018 — на замену изношенной.

Купить

Набор цанг ER11

Комплект с шагом 0,5 мм под фрезы разных диаметров — от микрофрез до 6 мм.

Купить набор

Патрон и гайка ER11

Цанговый патрон и гайка на замену — для надёжного крепления цанги в шпинделе.

Купить

Готовы купить цангу ER11 для CNC 3018?

Подберём цангу или набор под ваши фрезы — переходите к покупке.

Купить цангу 3,175 мм
Купить набор цанг
Подобрать фрезы

Полезное по теме

Фрезы для 3018

Какие фрезы и под какой диаметр цанги выбрать для разных материалов.

Шпиндель

Узел, в который ставится цанга с фрезой — замена и апгрейд.

Запчасти и детали

Другие комплектующие и оснастка для станка CNC 3018.

Вопросы и ответы о цанге ER11 для CNC 3018

Это разрезная зажимная втулка стандарта ER11 (DIN 6499), которая удерживает хвостовик фрезы в шпинделе. При затягивании гайки лепестки цанги сжимаются и плотно фиксируют инструмент. Диапазон зажима ER11 — 0,5–7 мм.

Основной размер — 3,175 мм (1/8″), под него выпускают большинство фрез для 3018. Дополнительно берут цанги на 3, 4 и 6 мм, а для микрофрез и свёрл под платы — на 1–2,5 мм. Удобнее всего купить набор с шагом 0,5 мм.

Сначала защёлкните цангу в гайку под небольшим наклоном, пока она не встанет в эксцентриковое кольцо. Затем вставьте фрезу, накрутите гайку на патрон и затяните ключом. Зажимать цангу без фрезы нельзя — это может её деформировать.

Цанга — это сменная втулка, которая непосредственно зажимает фрезу. Патрон (цанговый держатель) — это узел, который крепится к шпинделю и в который вставляют цангу с гайкой. То есть патрон держит цангу, а цанга держит фрезу.

Только для фрез с хвостовиком 3,175 мм — это самый распространённый размер для 3018. Для фрез с другим хвостовиком (3, 4, 6 мм) нужна цанга соответствующего диаметра: зажать фрезу другого размера в цангу 3,175 мм нельзя.

Если появилось биение, фреза держится слабо или цанга прослаблена и не зажимает хвостовик плотно — её пора заменить. Изношенная или деформированная цанга ухудшает качество реза и сокращает срок службы фрез.
