Фрезы для CNC 3018
Фрезы для станка 3018 — для дерева, акрила, пластика, печатных плат и мягких металлов. Подбираем по материалу и диаметру под цангу ER11 хвостовик 3,175 мм). Гравировальные V-образные, концевые спиральные, «кукуруза» для плат, сверловочные — поодиночке и наборами.
- Хвостовик 3,175 мм
- Под цангу ER11
- Гравировка V-bit
- Для плат и дерева
- HSS и твёрдосплав
Какие фрезы подходят для CNC 3018
Фрезы для CNC 3018 (а также для версий
Pro, Pro Max и
Pro Ultra) — это сменный режущий инструмент, который
ставится в шпиндель через цангу ER11. Стандартный диаметр
хвостовика — 3,175 мм (1/8″), он входит в большинство наборов к станку;
цанга ER11 также держит хвостовики 4 и 6 мм при наличии нужной цанги.
Фрезы различаются по материалу режущей части и форме. По материалу это
быстрорежущая сталь (HSS) — для дерева и мягких материалов — и
твёрдый сплав (карбид) — для плат, акрила и мягких металлов, где нужны
стойкость и чистая кромка. По форме фрезы бывают гравировальными, концевыми, шаровыми и
специальными — для печатных плат. Подбирать инструмент нужно под конкретный материал и задачу.
Для электроники см. отдельный материал
фрезеровка печатных плат на CNC 3018, а общий процесс
работы — в разделе как работать на CNC 3018.
- Хвостовик 3,175 мм — под ER11
- Дерево — спиральные HSS
- Акрил, пластик — однозубые
- Платы — V-bit + «кукуруза»
- 3D-рельеф — шаровые (ball nose)
- Металл — твёрдосплав, малая подача
Виды фрез для 3018
Основные типы инструмента, которые используют на станке 3018:
Гравировальные (V-bit)
Конические граверы с углом 10–60° и острым кончиком 0,1–0,3 мм. Для гравировки
надписей, логотипов и изоляции дорожек на платах. Чем меньше угол — тем тоньше линия.
Концевые спиральные
Двухзаходные фрезы для фрезеровки и резки дерева, фанеры, МДФ. Снимают материал
боковой кромкой — основной инструмент для контуров и карманов.
Однозубые (single flute)
Для акрила, оргстекла и пластика: хорошо отводят стружку и не плавят материал.
Дают чистый рез на повышенной подаче.

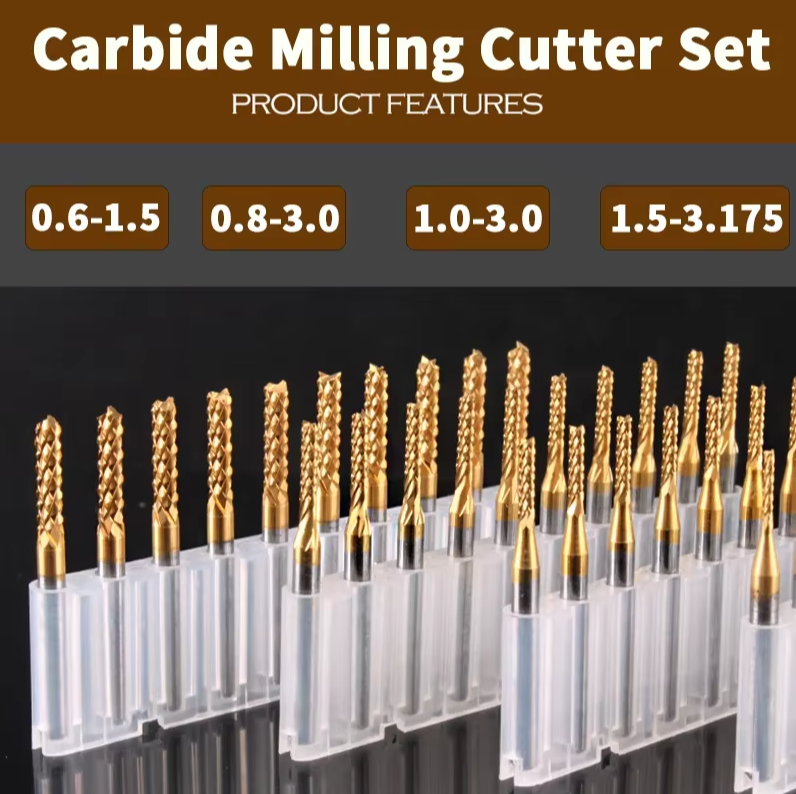

«Кукуруза» (corn)
Твёрдосплавные фрезы с насечкой 1,0–3,175 мм для резки печатных плат,
стеклотекстолита (FR4) и контуров. Малый диаметр даёт чистый край дорожек.
Шаровые (ball nose)
Со скруглённым кончиком — для объёмной 3D-обработки и рельефов по дереву.
Дают плавную поверхность без ступенек.
Свёрла для плат (PCB)
Микросвёрла 0,3–1,2 мм для сверловки отверстий под выводы компонентов на
печатных платах. Используются вместе с V-bit и «кукурузой».
Как выбрать фрезу по материалу
| Материал / задача | Тип фрезы | Материал фрезы |
|---|---|---|
| Дерево, фанера, МДФ — контуры и карманы | концевая спиральная 2-зубая | HSS / твёрдосплав |
| Акрил, оргстекло, пластик | однозубая (single flute) | твёрдосплав |
| Гравировка надписей и логотипов | гравировальная V-bit | твёрдосплав |
| Изоляция дорожек на платах | V-bit 20–30° + tip 0,1–0,2 мм | твёрдосплав |
| Резка плат и стеклотекстолита | «кукуруза» 0,8–2,0 мм | твёрдосплав |
| Сверловка отверстий на платах | микросвёрла 0,3–1,2 мм | твёрдосплав |
| 3D-рельеф по дереву | шаровая (ball nose) | HSS / твёрдосплав |
| Мягкий металл (алюминий, латунь) | однозубая / 2-зубая, малая глубина | твёрдосплав |
под ER11). По металлу и платам работайте твёрдосплавом на малой глубине
за проход и умеренной подаче — так инструмент служит дольше, а кромка получается чище.
Наборы фрез для CNC 3018
Готовые комплекты под типовые задачи — актуальную цену каждого смотрите по ссылке покупки.
Стартовый набор
Концевые спиральные и пара гравировальных V-bit — чтобы начать работать по дереву,
фанере и акрилу сразу после сборки станка.
Набор для печатных плат
V-bit для изоляции дорожек, «кукуруза» для резки и микросвёрла для отверстий.
Всё для фрезеровки плат.
Гравировка и 3D
Гравировальные V-bit разных углов и шаровые (ball nose) фрезы для надписей,
логотипов и объёмных рельефов по дереву.
Готовы купить фрезы для CNC 3018?
Выберите набор под свой материал и переходите к покупке.
Купить набор для дерева
Купить набор для плат
Подобрать цангу ER11
Полезное по теме
Цанга ER11 и патрон
Какая цанга нужна под хвостовик фрезы и как закрепить инструмент.
Фрезеровка печатных плат
Какими фрезами изолировать дорожки, резать и сверлить платы на 3018.
Как работать на CNC 3018
Подбор режимов, подачи и оборотов под фрезу и материал.
Вопросы и ответы о фрезах для CNC 3018
(акрил и пластик) и пару гравировальных V-bit с углом 20–30°. Этого хватит, чтобы
освоить гравировку и фрезеровку основных материалов.
контуров и карманов, однозубые для пластика, шаровые для 3D-рельефа, «кукуруза» и
микросвёрла для печатных плат. Главное — подобрать хвостовик под цангу (обычно 3,175 мм)
и материал фрезы под материал заготовки.
Для дерева подойдёт 2-зубая спиральная, для пластика — однозубая. Глубокий паз проходят за
несколько проходов, понемногу опуская инструмент по оси Z.
плоским торцом — контуры и пазы, скруглённая (ball nose) — 3D, фреза с насечкой
(«кукуруза») — платы. Подсказка по материалам — в таблице выше на этой странице.
При фрезеровании фреза режет и боковой кромкой и перемещается по плоскости (по осям X и Y),
снимая материал по траектории — так делают контуры, карманы, пазы и гравировку.
ER11 также держит хвостовики 4 и 6 мм при наличии
соответствующей цанги. Перед покупкой сверяйте диаметр хвостовика с вашей цангой.
держит кромку дольше и нужен для акрила, печатных плат и мягких металлов — там, где важны
стойкость и чистый край.
