Ось Z и поворотная ось для CNC 3018

Узлы оси Z и поворотная (4-я) ось для станка 3018: апгрейд хода по Z и поворотная оснастка для обработки цилиндрических заготовок — колец, валов, рукоятей. Подберём комплект и плату под вашу версию станка и поможем с подключением.

  • 4-я ось (A)
  • Гравировка по кругу
  • Узлы оси Z
  • Патрон + задняя бабка
  • Под плату GRBL


Купить поворотную ось О 4-й оси

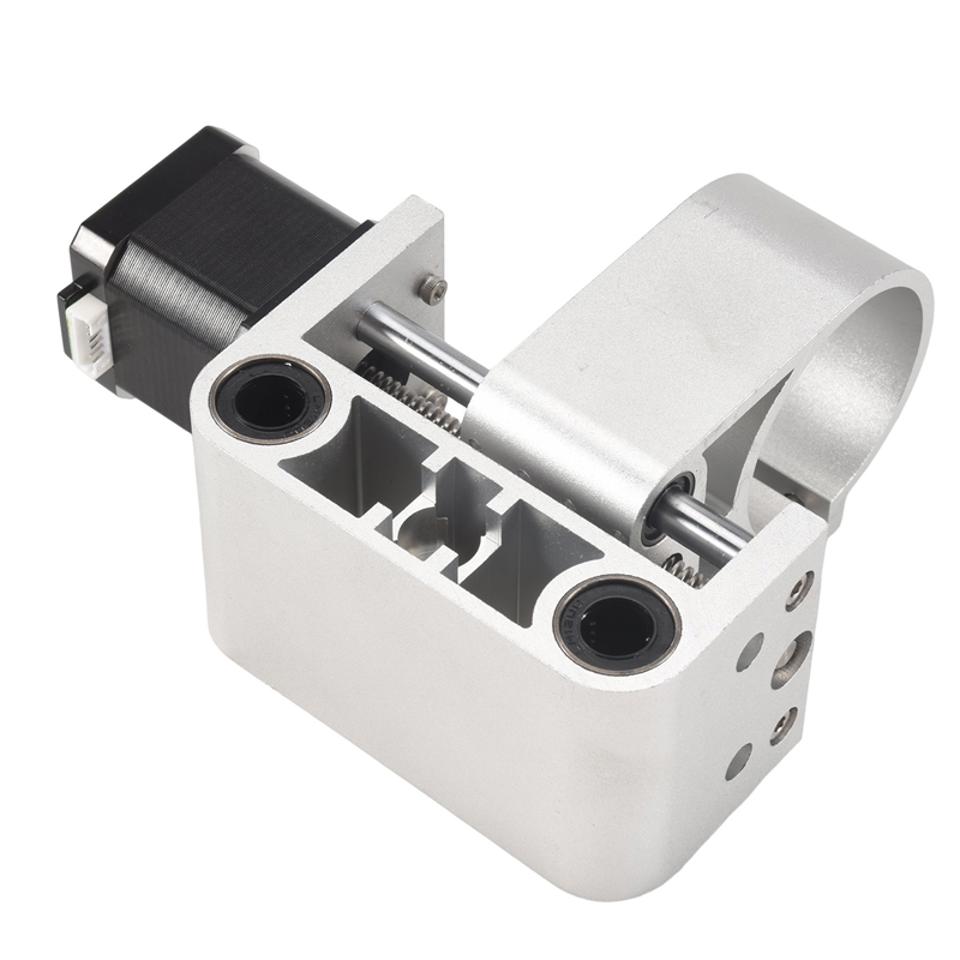

поворотная ось для CNC 3018

Ось Z и поворотная ось — что это

На странице собраны две темы доработки станка 3018. Первая — узел оси Z (ось z для чпу 3018): каретка со шпинделем, которая перемещается вверх-вниз. Её меняют при износе или апгрейдят, чтобы увеличить ход по Z и работать с более высокими заготовками. Вторая — поворотная ось (ось вращения для cnc 3018, 4-я ось, A-axis): оснастка, которая вращает заготовку под фрезой.

Поворотная ось превращает плоский фрезер в станок для обработки тел вращения: на ней гравируют и фрезеруют по окружности кольца, валы, цилиндры и рукояти. Заготовку зажимают в патрон, а длинные детали поджимают задней бабкой с центром. Это популярный апгрейд — подробнее об улучшениях станка в разделе апгрейд и доработка CNC 3018.

Точность работы зависит и от состояния направляющих, а нулевую точку по Z задаёт калибровка и обнуление Z.

Что даёт поворотная ось
  • Гравировка по окружности
  • Обработка колец и валов
  • Цилиндры, трубки, рукояти
  • Объёмная резьба по кругу
  • Фиксация в патрон + центр
  • Расширение возможностей станка

Поворотная (4-я) ось для 3018

Из чего состоит и как работает поворотная оснастка:

Поворотный модуль

Шаговый двигатель с редуктором и патроном вращает заготовку. Это и есть ось A — вращение вокруг оси X.

Задняя бабка

Подвижный центр поджимает длинную заготовку с противоположной стороны, не давая ей биться при вращении.

Управление

Ось подключается к плате как дополнительный канал. Нужна плата с поддержкой 4 осей либо использование выхода Y-мотора с пересборкой GRBL.

Как маркируются оси станка

ОсьДвижение
Xлинейное перемещение влево-вправо
Yлинейное перемещение вперёд-назад
Zлинейное перемещение вверх-вниз (шпиндель)
Aвращение вокруг оси X (поворотная ось 3018)
Bвращение вокруг оси Y
Cвращение вокруг оси Z

Базовый CNC 3018 — трёхосевой (X, Y, Z). Добавление поворотной оси A делает его условно четырёхосевым для обработки тел вращения.

Что можно купить

Подбираем под вашу версию станка — актуальную цену смотрите по ссылке покупки.

Поворотная ось с патроном

Модуль вращения с патроном для заготовки — основа для обработки цилиндров и колец.

Купить

Комплект с задней бабкой

Поворотная ось плюс задняя бабка с центром для длинных заготовок — валов и рукоятей.

Купить

Узел оси Z

Каретка оси Z на замену или для апгрейда хода по высоте под более крупные заготовки.

Купить

Готовы купить поворотную ось или узел оси Z?

Подберём комплект и плату под вашу модель — переходите к покупке.


Купить поворотную ось
Купить узел оси Z
Плата для 4-й оси

Полезное по теме

Апгрейд и доработка

Какие улучшения станка 3018 имеют смысл и как их установить.

Направляющие и рельсы

От состояния направляющих зависит точность всех осей станка.

Калибровка и обнуление Z

Как задать нулевую точку по оси Z перед обработкой.

Вопросы и ответы об осях CNC 3018

Поворотная ось (4-я ось, ось A) — это оснастка, которая вращает заготовку под фрезой. Она нужна для обработки тел вращения: гравировки и фрезеровки по окружности колец, валов, цилиндров и рукоятей, то есть там, где плоского перемещения по X, Y, Z недостаточно.

3-осевой станок (как базовый 3018) перемещает инструмент по X, Y и Z. 4-осевой добавляет вращение заготовки (ось A) для обработки по кругу. 5-осевой имеет ещё одну ось вращения и может подводить инструмент к детали под разными углами — это уже сложное промышленное оборудование.

Линейные перемещения обозначают X (влево-вправо), Y (вперёд-назад) и Z (вверх-вниз). Вращения вокруг этих осей — A (вокруг X), B (вокруг Y) и C (вокруг Z). На 3018 поворотную ось обычно подключают как ось A.

Ось — это линия или направление, вдоль которого происходит перемещение или вращение (X, Y, Z, A). Вал — это реальная деталь, вращающийся стержень, который передаёт крутящий момент, например от двигателя к патрону. Проще говоря, ось — понятие геометрическое, вал — конкретный узел.

Есть два пути: поставить плату управления с поддержкой 4 осей либо подключить поворотный модуль вместо оси Y и перенастроить прошивку GRBL. После подключения задают число шагов на оборот, чтобы вращение соответствовало размеру заготовки. Подбор платы — на странице плата управления и контроллер CNC 3018.

Увеличенный ход по оси Z позволяет работать с более высокими заготовками и удобнее использовать поворотную ось. Замена узла Z также имеет смысл при износе или для повышения жёсткости. Подробнее об улучшениях — в разделе апгрейд и доработка CNC 3018.
