Плата управления и контроллер CNC 3018
Плата управления CNC 3018 — «мозг» станка: принимает G-код и управляет шаговыми двигателями и шпинделем. На большинстве станков 3018, Pro и Pro Max стоит плата Woodpecker с прошивкой GRBL 1.1. Подберём плату на замену, автономный контроллер и поможем с распиновкой.
- Woodpecker GRBL
- GRBL 1.1f
- Автономный пульт
- STM32 / ATmega
- Плата опторазвязки
Что такое плата управления CNC 3018
Плата управления CNC 3018 (контроллер 3018, плата ЧПУ 3018) — это электронный
блок, который связывает компьютер и механику станка. Программа в формате G-код
поступает на плату, та преобразует команды в импульсы для драйверов
шаговых двигателей по осям X, Y, Z и управляет оборотами
шпинделя. На большинстве станков 3018, Pro и
Pro Max установлена плата Woodpecker на
микроконтроллере ATmega328P с прошивкой GRBL 1.1f.
Плата отвечает за приём сигналов с концевиков, управление
драйверами (обычно A4988), ШИМ-регулировку шпинделя и подключение лазерного модуля.
Связь с компьютером идёт по USB (чип CH340), а для работы без ПК используется
автономный контроллер (offline-пульт) с дисплеем и слотом для карты памяти.
Если плата вышла из строя или вы хотите апгрейд — на замену подходят как штатные Woodpecker,
так и более продвинутые контроллеры на STM32 и ESP32. Настройка ПО — в разделе
программы для CNC 3018, обновление прошивки —
прошивка GRBL.
- Приём и обработка G-кода
- Управление шаговыми двигателями
- ШИМ-регулировка шпинделя
- Подключение лазерного модуля
- Опрос концевиков и стопа
- Связь с ПК по USB / автономно
Какие бывают типы контроллеров
Для станка 3018 встречаются разные платы и контроллеры — от штатных до апгрейдов:
Woodpecker (GRBL, ATmega)
Штатная плата большинства 3018 на ATmega328P с прошивкой GRBL 1.1f. Питание 12–24 В,
3 оси, ШИМ-управление шпинделем и поддержка лазера. Связь по USB (CH340).
Платы на STM32
Более мощный микроконтроллер: стабильнее на высоких скоростях, больше памяти.
Используется в том числе в автономных контроллерах 3018.
MKS DLC32 (ESP32)
Апгрейд-плата с сенсорным экраном, слотом SD и Wi-Fi. Популярный вариант для
модернизации станка и удобного автономного управления.
Автономный контроллер
Offline-пульт с дисплеем и картой памяти: ручное перемещение по осям (jog),
запуск макросов и G-кода без компьютера. Удобен для долгих и повторяющихся работ.
Mach3 / LPT-плата
Платы-«брейкауты» для управления через программу Mach3 по LPT/USB. Встречаются при
самостоятельной сборке и переделке станка.
Плата опторазвязки
Промежуточная плата с оптронами: гальванически развязывает управляющую электронику и
силовую часть, защищая контроллер от помех и наводок.
Характеристики штатной платы Woodpecker
| Микроконтроллер | ATmega328P |
|---|---|
| Прошивка | GRBL 1.1f |
| Оси | 3 оси X / Y / Z |
| Драйверы | A4988 (сменные) |
| Питание | 12–24 В |
|---|---|
| Связь с ПК | USB, чип CH340 |
| Шпиндель | ШИМ-регулировка, поддержка лазера |
| Автономный режим | через offline-контроллер |
распиновку с вашим станком — у разных ревизий Woodpecker и автономных пультов расположение контактов
отличается. Неправильное подключение питания или концевиков может вывести плату из строя.
Если станок «не видит» плату или сыплет ошибки — см. раздел
ошибки и неисправности CNC 3018.
Что можно купить на замену и апгрейд
Подбираем под вашу модель и задачу — актуальную цену смотрите по ссылке покупки.
Плата Woodpecker на замену
Штатная плата GRBL для 3018, Pro и Pro Max. Прямая замена вышедшей из строя
без переделок.

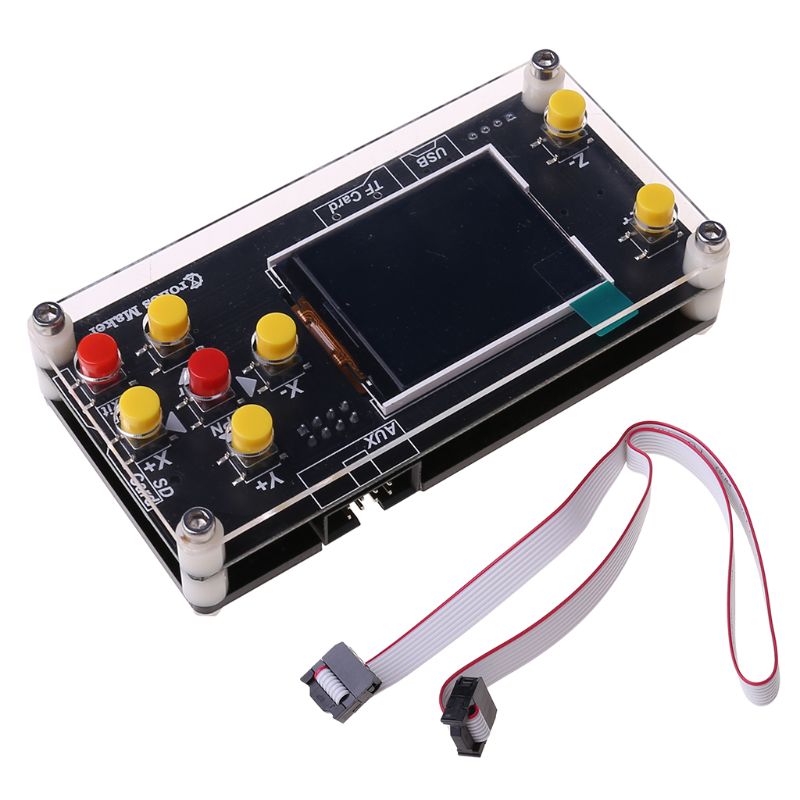

Автономный контроллер
Offline-пульт с дисплеем и картой памяти — управление станком без компьютера.
Подходит для версий Pro и Pro Max.
Апгрейд MKS DLC32
Плата на ESP32 с сенсорным экраном, SD и Wi-Fi — для модернизации управления и
удобной автономной работы.
Готовы купить плату или контроллер для CNC 3018?
Подберём совместимый вариант под вашу модель — переходите к покупке.
Купить плату на замену
Купить автономный контроллер
Шаговые двигатели
Полезное по теме
Прошивка GRBL
Как обновить или восстановить прошивку платы и настроить параметры GRBL.
Ошибки и диагностика
Почему станок не видит плату, сбоит USB и как это исправить.
Подключение и настройка
Распиновка, подключение двигателей, концевиков и шпинделя к плате.
Вопросы и ответы о плате управления CNC 3018
для драйверов шаговых двигателей. Плата задаёт скорость и направление движения по осям
X, Y, Z, регулирует обороты шпинделя и опрашивает концевики — так станок точно повторяет
заданную траекторию.
без компьютера. Вы записываете G-код на карту, вставляете её в пульт и запускаете обработку;
им же можно перемещать оси вручную (jog) и запускать макросы. Удобен для долгих работ и при
проблемах с USB-соединением.
управляющую электронику и силовую часть станка. Сигнал передаётся светом внутри оптрона, без
прямого электрического контакта — это защищает контроллер от помех, наводок и скачков
напряжения.
STM32, апгрейд-платы на ESP32 (например, MKS DLC32) с экраном и Wi-Fi, автономные offline-пульты,
а также LPT/USB-«брейкауты» для управления через Mach3. Выбор зависит от задач и желания
апгрейда.
питанием 12–24 В и связью по USB через чип CH340. В комплекте Pro-версий к ней идёт
автономный контроллер.
группы и назначение выводов отличаются. Схему подключения смотрите в разделе
подключение и настройка CNC 3018.
или контроллеры на STM32. После замены потребуется настроить параметры GRBL под ваш станок —
об этом в разделе прошивка GRBL для CNC 3018.
