Подключение и настройка CNC 3018: первый запуск

Подключение и настройка CNC 3018

Собрали станок и не знаете, как его включить и проверить? Эта инструкция на русском проведёт по подключению CNC 3018, установке драйверов, первому запуску в GRBL Controller и обнулению осей. Подходит для 3018, Pro, Pro Max и Max.

Подключение станка — короткий, но важный этап: ошибки на нём приводят к тому, что компьютер не видит плату или оси едут не туда. Поэтому действуем по порядку и проверяем каждый шаг.

Что нужно для подключения

Перед первым запуском подготовьте всё необходимое:

Как подключить станок по шагам

  1. Установите драйвер CH340 — без него компьютер не увидит плату.
  2. Подключите блок питания к станку, но пока не подавайте питание на шпиндель.
  3. Соедините плату с компьютером по USB — в системе появится новый COM-порт.
  4. Откройте GRBL Controller (Candle), выберите этот COM-порт и скорость 115200.
  5. Когда статус сменится на «готов», станок на связи и готов к проверке.

Если порт не появляется или программа не видит станок, причина почти всегда в драйвере, кабеле или выбранном порте — подробный разбор в разделе программы для CNC 3018 и плата управления и контроллер CNC 3018.

Первый запуск и проверка осей

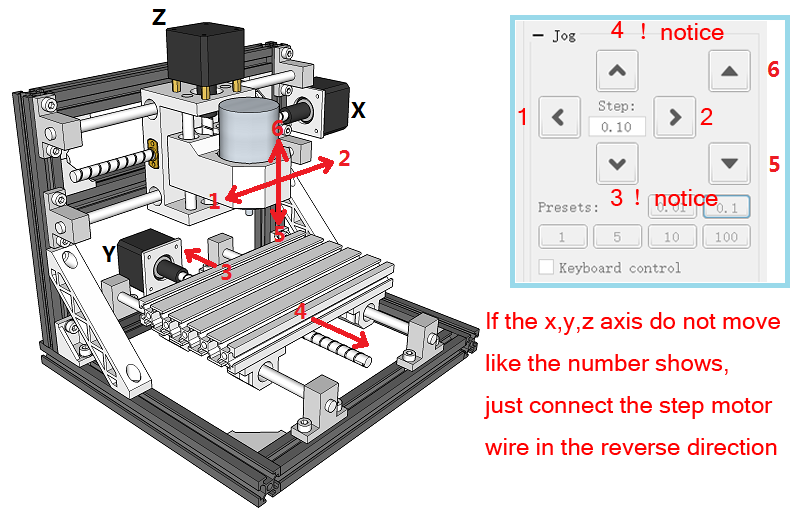

Сразу после подключения не запускайте никакую программу обработки. В первую очередь проверьте, что оси двигаются правильно. В GRBL Controller есть кнопки ручного перемещения (jog) — поочерёдно подвигайте каждую ось на небольшое расстояние:

  • Ось X должна двигаться влево-вправо, Y — вперёд-назад, Z — вверх-вниз.
  • Убедитесь, что направление соответствует кнопкам и оси не упираются в край.
  • Проверьте, что шпиндель включается и выключается командой из программы.

Если какая-то ось едет в обратную сторону или пропускает шаги, это исправляется в настройках прошивки — см. прошивка GRBL для CNC 3018.

Обнуление и исходное положение

Перед обработкой станку нужно задать нулевую точку — от неё он отсчитывает координаты программы. У базового 3018 без концевиков нет абсолютного нуля, поэтому исходное положение задаёт оператор вручную. Обычно ноль ставят в одном углу заготовки: по осям X и Y — в нужном углу, по Z — на поверхности материала.

Порядок такой: переместите фрезу в точку, которую хотите сделать нулём, и обнулите координаты в управляющей программе (кнопка «обнулить XYZ»). По оси Z ноль выставляют по верху заготовки — точно это делается через калибровку, см. калибровка и обнуление Z на CNC 3018. Если установлены концевики, станок может находить исходное положение автоматически циклом homing.

Подключение лазерного модуля

Лазерный модуль подключают к выходу платы, помеченному PWM или TTL, а в управляющей программе включают лазерный режим. Подробно про разъёмы, питание и софт — на странице лазерный модуль для CNC 3018. Работать с лазером нужно в защитных очках и по возможности за защитным боксом.

Вопросы и ответы о подключении CNC 3018

Сначала установить драйвер и подключить станок по USB, затем в управляющей программе выбрать порт и скорость 115200. После этого проверить движение осей вручную (jog) и работу шпинделя, выставить нулевую точку и только потом запускать программу обработки. То есть: связь — проверка осей — обнуление — запуск.

Не запускать сразу обработку. Сначала убедитесь, что программа видит станок (статус «готов»), и проверьте ручное перемещение каждой оси на небольшое расстояние — правильно ли направление и нет ли упора в край. Только убедившись, что всё двигается корректно, переходите к обнулению и запуску.

Переместите фрезу в точку, которую хотите сделать нулём (обычно угол заготовки), и нажмите в управляющей программе «обнулить XYZ». По оси Z ноль ставят по верху материала. Если установлены концевики, исходное положение можно находить автоматически циклом homing.

У базового CNC 3018 Pro нет фиксированного абсолютного нуля — исходное положение задаёт оператор, чаще всего в углу заготовки. Если на станок установлены концевики, при цикле homing он сам уезжает в крайнее положение и принимает его за начало координат, после чего работает повторяемо.
