Шаговые двигатели для CNC 3018

Шаговые двигатели для CNC 3018 — моторы NEMA 17, которые перемещают оси X, Y и Z. Штатно это NEMA 17 на 1,3 А с моментом 0,25 Н·м, для апгрейда есть усиленные на 1,68 А и 0,55 Н·м. Подберём двигатель и драйвер A4988 на замену с нужным током.

  • NEMA 17 (42 мм)
  • Шаг 1,8°
  • Ток 1,3 / 1,68 А
  • Драйвер A4988
  • Оси X / Y / Z


Купить шаговый двигатель Характеристики

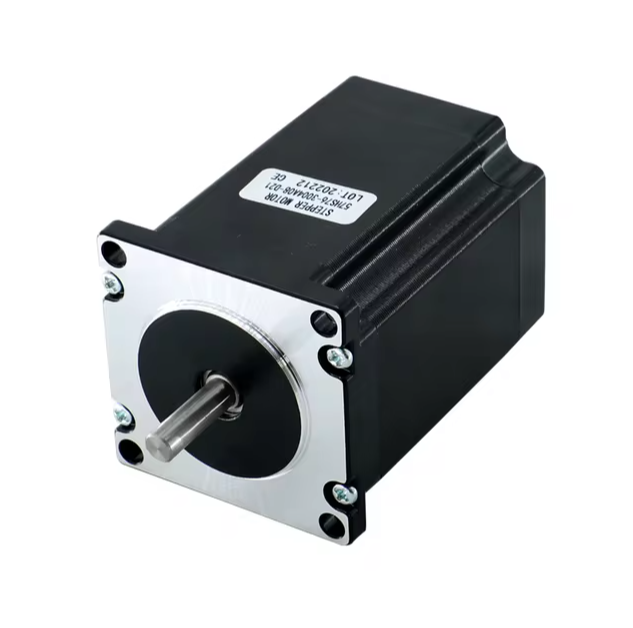

шаговый двигатель NEMA 17 для CNC 3018

Какие двигатели стоят на CNC 3018

Шаговые двигатели для CNC 3018 (шаговые двигатели cnc 3018 pro) — это моторы, которые точными «шагами» вращают винты и перемещают оси станка. На 3018, Pro и других версиях стоят двигатели стандарта NEMA 17 (фланец 42 мм) с током 1,3 А, держащим моментом 0,25 Н·м и валом 5 мм. Их три — по одному на оси X, Y и Z.

Каждым двигателем управляет плата через драйвер A4988, который дробит полный шаг на микрошаги для плавного и точного хода. Шаг двигателя — 1,8°, то есть 200 шагов на оборот; с микрошагом точность ещё выше. Двигатели работают в паре с винтами и направляющими, поэтому их состояние напрямую влияет на качество реза.

Если станок пропускает шаги, гудит или ось встаёт — двигатель или драйвер меняют. Для апгрейда ставят более мощные NEMA 17 с большим моментом.

Когда менять двигатель
  • Пропуск шагов, смещение рисунка
  • Сильный нагрев и гул
  • Ось не двигается или дёргается
  • Не хватает момента под нагрузкой
  • Износ подшипников вала
  • Апгрейд под мощный шпиндель

Характеристики двигателей для 3018

ПараметрШтатный (3018 / Pro)Усиленный (для Max / апгрейда)
ТипоразмерNEMA 17 (42 мм)NEMA 17 (42 мм)
Ток1,3 А1,68 А
Держащий момент0,25 Н·м0,55 Н·м
Шаг1,8° (200 шагов/оборот)1,8° (200 шагов/оборот)
Вал5 мм5 мм
ДрайверA4988A4988 (с настройкой тока)

Двигатель и драйвер A4988

Двигатель не работает сам по себе — им управляет драйвер на плате:

Что делает драйвер

A4988 принимает сигналы STEP/DIR от платы и подаёт ток в обмотки двигателя, задавая шаги и направление.

Микрошаг

Драйвер дробит шаг 1,8° на доли (1/8, 1/16) — ход становится плавнее, а позиционирование точнее.

Настройка тока

Подстроечник Vref ограничивает ток под конкретный двигатель — защита от перегрева и пропуска шагов.

Что можно купить

Подбираем под вашу модель и нужный момент — актуальную цену смотрите по ссылке покупки.

Штатный NEMA 17 (0,25 Н·м)

Прямая замена двигателя оси X, Y или Z — без переделок и перенастройки.

Купить

Усиленный NEMA 17 (0,55 Н·м)

Вдвое больший момент для апгрейда и работы с мощным шпинделем. Нужна настройка тока.

Купить

Драйверы A4988

Сменные драйверы для платы управления на замену сгоревших.

Купить

Готовы купить шаговый двигатель для CNC 3018?

Подберём двигатель и драйвер под вашу модель — переходите к покупке.


Купить NEMA 17
Купить драйверы A4988
Плата управления

Полезное по теме

Плата управления

Куда подключать двигатели и где стоят драйверы A4988.

Направляющие и рельсы

Механика, с которой двигатели работают в паре — валы, рельсы, винты.

Ошибки и диагностика

Почему ось пропускает шаги или не двигается и как это устранить.

Вопросы и ответы о шаговых двигателях CNC 3018

На станке установлены три шаговых двигателя стандарта NEMA 17 (фланец 42 мм) — по одному на оси X, Y и Z. Штатный мотор рассчитан на ток 1,3 А, держащий момент 0,25 Н·м и имеет вал 5 мм.

NEMA 17 — это стандарт типоразмера шагового двигателя с монтажным фланцем 42×42 мм. Он не задаёт ток и момент, поэтому двигатели NEMA 17 бывают разной мощности — от штатных 0,25 Н·м до усиленных 0,55 Н·м и выше.

Шаг 1,8° означает, что за один шаг вал поворачивается на 1,8°, то есть на полный оборот нужно 200 шагов. Драйвер A4988 дробит шаг на микрошаги (1/8, 1/16), благодаря чему перемещение получается плавным и точным.

Если ось пропускает шаги и рисунок «уезжает», двигатель сильно греется и гудит, дёргается или вовсе не двигается — мотор или его драйвер пора заменить. Иногда причина в драйвере или настройке тока, поэтому начните с диагностики в разделе ошибки и неисправности.

Да. Усиленные NEMA 17 на 1,68 А и 0,55 Н·м дают вдвое больший момент — это полезно при апгрейде и работе с мощным шпинделем. Обязательно настройте ток на драйвере A4988 под новый двигатель, иначе он будет перегреваться.

Шаговый двигатель нельзя подключить к плате напрямую: драйвер A4988 принимает сигналы STEP/DIR, подаёт ток в обмотки, формирует микрошаги и ограничивает ток через подстроечник Vref. Без него двигатель не будет работать корректно.
